Percezione dell’ambiente
Il sistema comprende sensori visivi, LiDAR e radar a onde millimetriche. La pianificazione deve comunque considerare ostacoli, condizioni del sito e limiti del sistema.
Il drone di DJI Dock 4

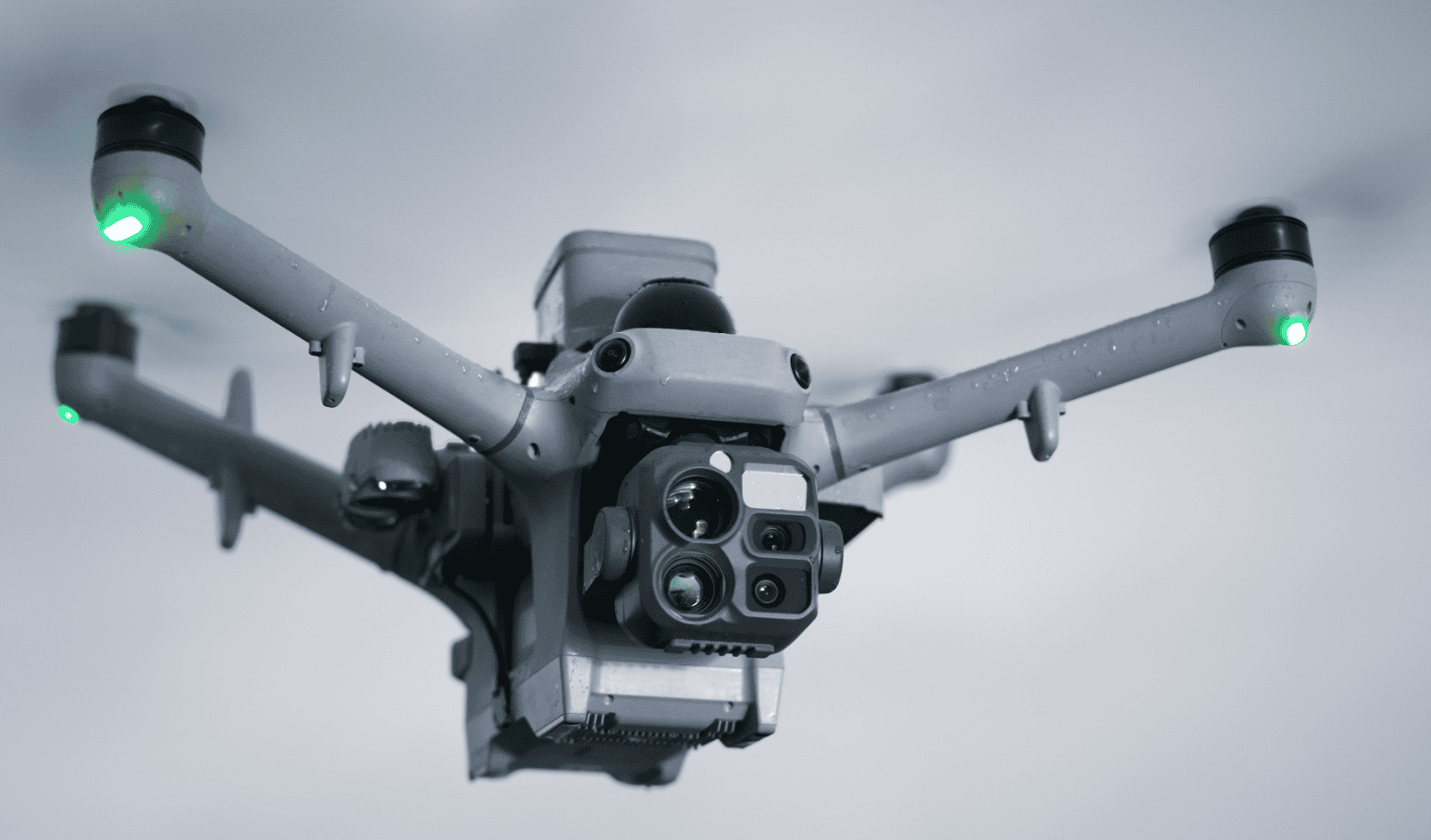

DJI Matrice 5TD: camere, termografia e sensori
Tre camere visibili e una termocamera nello stesso sistema: Matrice 5TD è il drone compatibile con DJI Dock 4.
Per scegliere una configurazione utile, parti dai dettagli da osservare, dalle distanze e dai dati che devono arrivare al tuo team.
Drone Emotions SRL · Fornitura, formazione e assistenza DJI Enterprise
Tre camere visibili per inquadrature diverse
Su smartphone puoi scorrere la tabella orizzontalmente.
| Camera | Sensore e risoluzione | Focale equivalente |
|---|---|---|
| Grandangolare | CMOS 1/0,98″ · 50 MP | 23,5 mm |
| Medio tele | CMOS 1/1,28″ · 50 MP | 70 mm |
| Tele | CMOS 1/1,5″ · 50 MP | 252 mm |
La grandangolare aiuta a leggere il contesto. Medio tele e tele permettono inquadrature più strette: nel progetto occorre verificare se il particolare da riconoscere rimane leggibile nella posizione prevista.
Per foto e filmati definisci in anticipo formato di consegna, archivio e criteri di accettazione. Le specifiche DJI indicano JPEG per le foto visibili; lo zoom digitale va valutato separatamente dal dettaglio acquisito dal sensore.
Termografia: risoluzione nativa e modalità UHR
La termocamera ha risoluzione nativa 1280 × 1024. La modalità UHR produce immagini 2560 × 2048: i due valori descrivono modalità differenti e vanno distinti nel confronto tra prodotti.
Sono previste misurazioni puntuali e su area. Per le foto termiche DJI elenca JPEG a 8 bit, R-JPEG a 16 bit e DLT-664.
Per scegliere il flusso di analisi, verifichiamo campioni reali, compatibilità del software e informazioni da conservare. Il solo screenshot della palette può essere insufficiente per il lavoro richiesto.
Sensori di volo e dati per l’ispezione
Osservazione del soggetto
Le camere vanno scelte in funzione del risultato: panoramica, dettaglio riconoscibile o confronto termico. Una dimostrazione su obiettivi rappresentativi aiuta a definire l’acquisizione.
Consegna dei dati
Concorda nomenclatura, frequenza, accessi e formato del report. Una raccolta ripetibile consente al team di ritrovare lo stesso componente nelle campagne successive.
I sensori LiDAR dedicati alla percezione non vanno presentati come un payload per il rilievo LiDAR. Per nuvole di punti o risultati metrici, occorre verificare un processo di acquisizione ed elaborazione adatto.
Come verificare se il drone soddisfa il tuo impiego
- Definisci il bersaglio. Un veicolo, un isolatore e un modulo fotovoltaico richiedono verifiche diverse.
- Individua le viste utili. Posizione, angolo e condizioni di luce determinano ciò che potrai leggere.
- Concorda il dato da conservare. Foto, video, file termici originali e note devono essere collegati al soggetto.
- Valida un campione. Il responsabile dell’attività conferma se il risultato è sufficiente prima di estendere il programma.
DJI dichiara fino a 59 minuti di volo in condizioni di prova, senza vento, senza carichi aggiuntivi e con batteria dal 100% allo 0%. La durata utile della missione va calcolata con riserva di rientro, trasferimenti e condizioni reali.
Dal prodotto all’applicazione
Sicurezza industriale
Definisci quali immagini servono alla sala operativa, chi le osserva e come viene gestito un evento.
Infrastrutture ed energia
Imposta punti di osservazione e identificativi dei componenti per consegnare immagini utilizzabili dai tecnici.
Analisi termica
Valuta condizioni di acquisizione e metodo di analisi insieme al referente che dovrà interpretare i risultati.
Domande frequenti
Matrice 5TD è compatibile con Dock 3?
La configurazione Dock 4 utilizza Matrice 5TD. Per Dock 3 sono previsti Matrice 4D e Matrice 4TD: i droni non vanno considerati intercambiabili.
2560 × 2048 è la risoluzione nativa della termocamera?
No. La risoluzione nativa indicata è 1280 × 1024; 2560 × 2048 si riferisce alla modalità UHR.
Posso utilizzare i dati termici per ogni software di analisi?
Occorre verificare versione, modello supportato e formati importabili. Prima della scelta del software conviene provare un file originale acquisito nella modalità prevista.
È sufficiente il sensore per garantire un rilievo metrico?
Il risultato richiede una verifica completa: tipo di acquisizione, punti di controllo, elaborazione e confronto con i criteri di precisione richiesti dal progetto.
Fonti ufficiali e documentazione
Contenuti verificati il 15 ottobre 2026. Le specifiche e le funzioni disponibili vanno lette insieme a condizioni di prova, firmware e documentazione del modello.
- DJI Dock 4 e Matrice 5TD: specifiche ufficiali
- Manuale ufficiale Dock 4 e Matrice 5TD, in inglese
- Download ufficiali e strumenti di analisi
Fotografie e visualizzazioni di prodotto: DJI. Le immagini illustrano i prodotti e gli scenari descritti; non rappresentano installazioni realizzate da Drone Emotions.
Parliamo del tuo progetto
Quali immagini deve acquisire il tuo Matrice 5TD?
Descrivi l’attività e le informazioni già disponibili. Il confronto parte dal risultato che il tuo team deve ottenere.
- Tipo di sito e componenti da osservare.
- Immagini visibili, termiche oppure entrambe.
- Distanze indicative e risultato da consegnare.
