Soluzioni DJI Dock per cantieri
Segui l’evoluzione del cantiere con acquisizioni aeree periodiche. Valuta Dock 4 o Dock 3 per documentare l’avanzamento lavori e raccogliere immagini da elaborare in base ai risultati richiesti dal team tecnico.
Partiamo dall’area da rilevare, dalla frequenza dei controlli e dai dati che servono alla direzione lavori. Definiamo una configurazione drone e un flusso di elaborazione coerenti con il tuo progetto.
Drone Emotions SRL · Fornitura · Formazione · Assistenza DJI Enterprise
Dock, drone e progetto
Il confronto parte da copertura, dettaglio, frequenza dei rilievi e criteri con cui verificare ortofoto, modelli e misure.

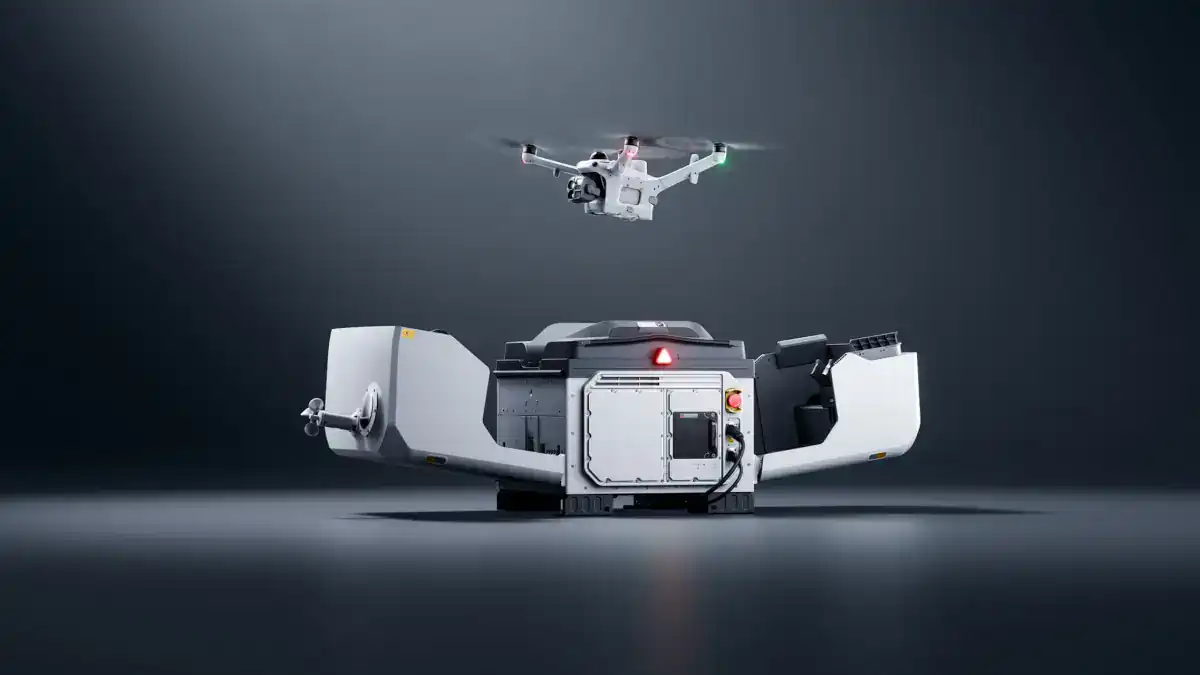

DJI Dock 4 · Matrice 5TD
Dock 4 utilizza Matrice 5TD e richiede la O4 Ground Station.
Definisci le acquisizioni e il flusso di elaborazione richiesti dalla direzione lavori, insieme ai controlli del risultato.
DJI Dock 3 · Matrice 4D / 4TD
Valuta Matrice 4D per il flusso fotogrammetrico oppure Matrice 4TD quando al progetto si aggiungono esigenze termiche.
Dalle esigenze ai dati
Imprese, committenti e tecnici possono avere bisogno di informazioni diverse sulla stessa area. Il piano di acquisizione deve chiarire quali risultati produrre e chi li utilizzerà.
Foto, video e viste d’insieme dei fronti di lavoro aiutano a documentare le trasformazioni dell’area e a preparare aggiornamenti per riunioni tecniche e rapporti di progetto.
Acquisizioni progettate per l’elaborazione permettono di costruire ortofoto e rappresentazioni 3D da consultare nel lavoro di direzione lavori, progettazione e coordinamento.
Rilievi successivi possono alimentare un flusso di misura e confronto dei volumi. Occorre definire le superfici di riferimento, le aree da misurare e il metodo di verifica.
Informazioni per direzione lavori e committenti
Un archivio del cantiere diventa più utile quando ogni acquisizione ha una data, un’area di riferimento e uno scopo preciso. Definire punti di osservazione ricorrenti aiuta il team a leggere le variazioni tra una visita e la successiva.
Le missioni a waypoint possono essere progettate intorno ai punti da documentare. Per il rapporto periodico scegliamo con il team quali visuali servono e come organizzare i materiali.
Le acquisizioni per mappe e modelli richiedono copertura, immagini e riferimenti coerenti. Il confronto fra date va preparato fin dalla prima campagna, stabilendo sistema di coordinate e criteri di controllo.
DJI descrive missioni periodiche di mappatura e documentazione nella sua soluzione ufficiale per la gestione dell’avanzamento lavori. Per usare i risultati a supporto del SAL occorre concordare con il responsabile tecnico misure, verifiche e documenti richiesti.
Il risultato guida l’acquisizione
Prima di pianificare il volo scegli il dato che deve arrivare al tuo ufficio tecnico. Un aggiornamento fotografico e un rilievo destinato alle misure richiedono piani di acquisizione differenti.
Una rappresentazione dall’alto dell’area, utile per contestualizzare lavorazioni, accessi e trasformazioni. Georeferenziazione e risoluzione vanno collegate all’utilizzo previsto.
Una vista tridimensionale del sito per comunicare forme, livelli e organizzazione degli spazi. La qualità dipende anche dalla visibilità delle superfici e dalle immagini raccolte.
Un insieme di punti tridimensionali da utilizzare nel flusso tecnico scelto. Formato, coordinate, unità e importazione nel software di destinazione devono essere concordati.
Una rappresentazione delle quote delle superfici osservate, da verificare rispetto allo scopo del lavoro. Vegetazione, strutture e aree nascoste incidono sulla lettura del terreno.
Se il team lavora in un ambiente BIM o CAD, la consegna va definita prima del rilievo: software destinatario, formati importabili, riferimento spaziale e livello di dettaglio. Il confronto con il progetto richiede un flusso concordato fra chi elabora i dati e chi li utilizza.
Movimento terra e materiali
Il rilievo aereo può alimentare le misure dei materiali e il confronto fra superfici in date successive. Il progetto deve precisare che cosa rappresenta il volume: un cumulo rispetto alla sua base, una variazione di superficie oppure un confronto con le quote di progetto.
Individua il perimetro del materiale, la superficie di base e le zone osservabili. Pianifica le acquisizioni in relazione ai momenti in cui serve aggiornare la disponibilità dei materiali.
Il confronto fra rilievi deve utilizzare superfici allineate e riferimenti coerenti. Occorre definire le aree interessate, le quote da confrontare e come valutare differenze ed errori.
La soluzione DJI per i movimenti terra descrive l’impiego di Dock 3 per acquisizioni ricorrenti e analisi dei dati. Metodo di calcolo e software devono essere scelti in funzione del lavoro richiesto.
Scegli la configurazione
Per un flusso fotogrammetrico con Dock 3 va valutato Matrice 4D. La sua camera grandangolare utilizza un sensore 4/3 da 20 MP e un otturatore meccanico; il drone integra il modulo RTK. Le specifiche ufficiali DJI permettono di verificare le caratteristiche della configurazione.
Valuta posizione della stazione, alimentazione, collegamento di rete e accesso per la manutenzione in relazione all’area di cantiere e alla durata del progetto.
Collega la scelta della camera ai risultati da produrre. Copertura, risoluzione a terra, sovrapposizione e qualità delle fotografie vanno definiti nel piano di rilievo.
Per osservazioni termiche valuta Matrice 5TD con Dock 4 oppure Matrice 4TD con Dock 3, definendo le esigenze di analisi in base alle acquisizioni richieste.
Dalla missione al dato consultabile
DJI FlightHub 2 consente di organizzare operazioni remote e rotte. Per il cantiere, il flusso deve precisare dove elaborare le immagini, come archiviare gli aggiornamenti e quali persone possono consultare i risultati.
Quando più persone devono consultare i risultati, il confronto FlightHub 2 Cloud oppure On-Premises aiuta a discutere accessi e gestione dei dati. Affiancalo alla formazione del personale per chiarire compiti e procedure di consegna.
Le risorse necessarie dipendono anche da frequenza delle acquisizioni, numero di immagini e modalità di condivisione. Il piano software va dimensionato sul lavoro previsto.
FlightHub 2 mette a disposizione strumenti per mappatura e analisi. Nel progetto definiamo le funzioni da utilizzare, il piano e le quote di elaborazione, archiviazione e consultazione necessarie.
Per il team occorre chiarire accessi, organizzazione degli aggiornamenti e modalità di esportazione o condivisione.
DJI Terra è una possibile scelta per il flusso di ricostruzione fotogrammetrica. Prima dell’acquisto verifica immagini utilizzabili, funzioni della licenza, requisiti della workstation e formati richiesti dal tuo ufficio tecnico.
Il trasferimento delle acquisizioni e la consegna dei risultati devono essere definiti nell’organizzazione del lavoro.
Dati utilizzabili nelle decisioni tecniche
La precisione richiesta va stabilita in relazione all’uso del rilievo. Il tecnico deve definire come riferire i dati al progetto e come controllare il risultato prima di utilizzare quote, distanze o volumi.
Definisci risoluzione a terra, sovrapposizione e copertura delle superfici. Parti da un obiettivo concreto: quale dettaglio deve essere leggibile o misurabile?
Concorda coordinate, unità e riferimento delle quote. Valuta correzioni RTK e necessità di punti di controllo a terra in funzione delle caratteristiche del lavoro.
Prevedi punti di verifica indipendenti e una revisione della copertura. Conserva con il rilievo le informazioni necessarie per valutarne l’accuratezza e confrontare le campagne.
DJI illustra il controllo del rilievo nell’approfondimento ufficiale sulle misure dei cumuli. Per maggiori dettagli consulta anche la guida a RTK, GCP e accuratezza di DJI Terra.
Dal rilievo iniziale agli aggiornamenti
Il cantiere evolve anche durante il programma di monitoraggio: gru, ponteggi, mezzi, depositi e fronti di lavoro possono cambiare. La pianificazione deve prevedere la revisione delle rotte e il coordinamento con le attività presenti.
Per un cantiere che cambia nel tempo, consulta le guide a operazioni da remoto e normativa e BVLOS in Italia. Aiutano a impostare le verifiche del programma e la gestione delle missioni insieme ai referenti del sito.
Per le operazioni remote vanno definiti supervisione, responsabilità e quadro autorizzativo applicabile, anche per l’eventuale impiego BVLOS. Consulta i riferimenti EASA sulle autorizzazioni operative e i manuali DJI Dock 3 per preparare il progetto.
Esempio di installazione fissa DJI Dock 3. Per il nuovo sistema consulta i requisiti di installazione Dock 4.
Una prima acquisizione può documentare lo stato iniziale. Aggiornamenti periodici dei fronti di lavoro possono alimentare i rapporti del team, mentre campagne fotogrammetriche dedicate possono accompagnare le fasi di scavo e riporto. Frequenze, aree e verifiche si definiscono con i responsabili del cantiere.
Una proposta per il tuo team
Drone Emotions ti aiuta a scegliere il sistema DJI Enterprise in base ai dati da acquisire e alle persone che lo useranno. Il preventivo deve identificare hardware, software e attività comprese nella proposta.
Dock, drone, accessori e software, con esigenze di installazione, elaborazione e consegna dei dati da definire per il progetto.
Formazione collegata alle missioni, alla gestione del sistema e al flusso di dati necessario al personale operativo e tecnico.
Canali di supporto e attività successive alla fornitura, da concordare in base alla durata del progetto e all’organizzazione del team.
Per altri impieghi consulta le applicazioni DJI Dock. Se ti interessa anche il controllo perimetrale, approfondisci i droni per sicurezza industriale.
Guide operative DJI Dock
Affianca al progetto di rilievo un metodo operativo condiviso e la preparazione delle persone coinvolte.
Pianificazione, controlli prima del volo, supervisione e consegna dei dati al team.
Compiti del personale, programma delle esercitazioni e verifica della preparazione.
Domande sui rilievi e sull’avanzamento lavori
Dock 4 utilizza Matrice 5TD; Dock 3 utilizza Matrice 4D o Matrice 4TD. La configurazione va scelta in base ai dati richiesti e ai requisiti del progetto.
Può essere valutato per acquisizioni aeree periodiche, documentazione dei fronti di lavoro e raccolta di immagini per il flusso fotogrammetrico. Il progetto deve precisare aree, frequenza delle missioni e risultati richiesti dal team.
Per Dock 4 si valuta Matrice 5TD. Per il flusso fotogrammetrico con Dock 3 va valutato Matrice 4D; Matrice 4TD quando occorrono anche immagini termiche. Copertura, dettaglio e controllo dell’accuratezza fanno parte del piano di rilievo.
Sì, il confronto va preparato con aree di acquisizione, riferimenti spaziali e controlli coerenti. Il team deve scegliere quali immagini, mappe o superfici confrontare e come organizzare gli aggiornamenti.
I dati del rilievo possono alimentare questo flusso. Occorre definire superficie di base o di confronto, perimetro, software e verifiche. La fattibilità e l’accuratezza delle misure vanno valutate sulle caratteristiche dell’area.
La verifica deve riguardare il risultato del rilievo. Coordinate, quote, qualità delle acquisizioni e punti di controllo o di verifica vanno scelti in funzione dell’accuratezza richiesta dal tecnico.
La combinazione dipende dal flusso scelto. FlightHub 2 gestisce le operazioni remote e offre strumenti cloud; DJI Terra può essere valutato per l’elaborazione fotogrammetrica. La proposta deve chiarire funzioni, piani e risorse necessari.
Prima del rilievo occorre concordare formati importabili, coordinate, unità e uso previsto con il team destinatario. L’elaborazione e l’eventuale conversione dei dati devono essere comprese nel flusso di consegna.
Il preventivo dipende da Dock, drone, software e accessori, oltre alle attività previste per installazione, formazione e supporto. Indica area, durata del progetto, frequenza degli aggiornamenti e dati desiderati per ricevere una proposta pertinente.
Descrivi il tuo progetto
Indica quali informazioni servono al tuo team. Nel campo messaggio puoi descrivere:
Una descrizione generale è sufficiente per iniziare la valutazione.
