Hardware e scelta dei sensori
DJI Dock 3: scheda tecnica e confronto Matrice 4D / 4TD
Confronta la stazione e i due droni compatibili, poi collega i dati tecnici alle immagini e ai risultati che il tuo team deve ottenere.
Le specifiche sono il punto di partenza per valutare una configurazione. Area, frequenza dei controlli, connettività e software completano la scelta.
Drone Emotions SRL · Fornitura · Formazione · Assistenza DJI Enterprise
La stazione

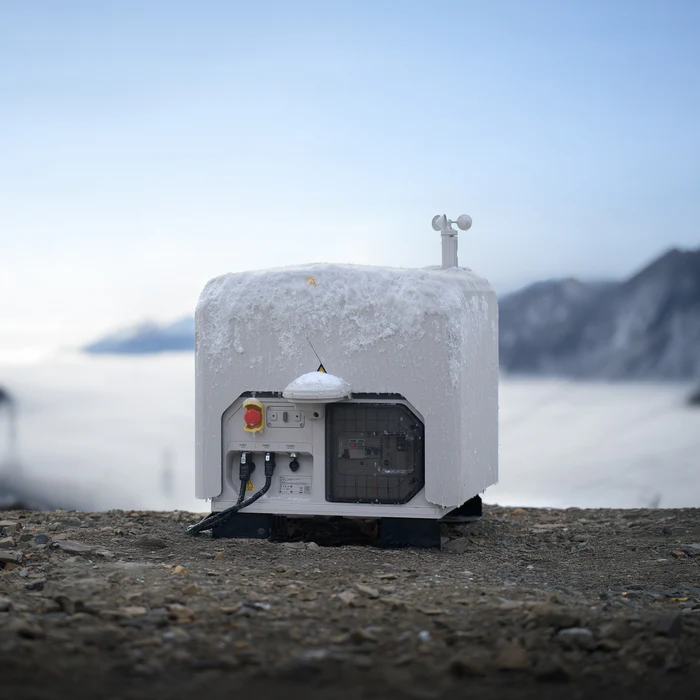

Specifiche principali di DJI Dock 3
Dimensioni e alimentazione aiutano a impostare la valutazione del punto di installazione. I valori seguenti sono una sintesi dei dati del produttore.
| Parametro | Valore dichiarato da DJI |
|---|---|
| Peso della stazione | 55 kg, senza drone |
| Dimensioni con coperchio aperto (L × P × A) | 1760 × 745 × 485 mm |
| Dimensioni con coperchio chiuso (L × P × A) | 640 × 745 × 770 mm |
| Alimentazione in ingresso | 100–240 V AC, 50/60 Hz |
| Potenza massima in ingresso | 800 W |
| Temperatura operativa della stazione | Da −30 °C a +50 °C |
| Protezione della stazione | IP56 |
| Droni ospitati | 1 |
| Vento massimo ammesso all’atterraggio | 12 m/s |
| Altitudine operativa massima del Dock | 4500 m |
| Ricarica del drone nel Dock | 27 minuti dal 15% al 95%, a 25 °C e con drone spento |
Fonte: specifiche ufficiali DJI Dock 3. Le dimensioni comprendono gli elementi indicati da DJI nella scheda; peso e tempi effettivi possono variare.
Matrice 4D Series

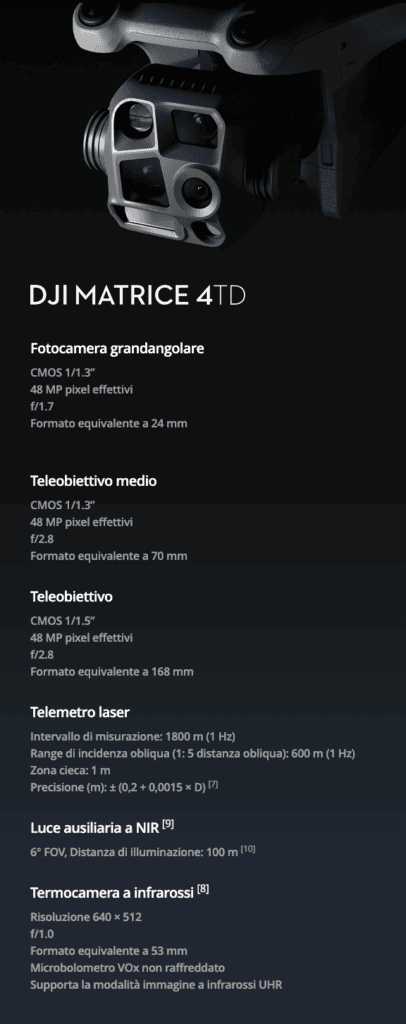

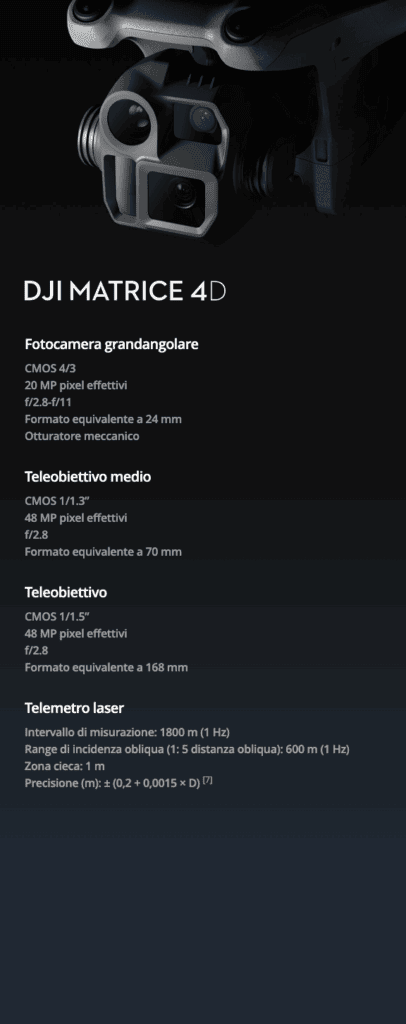

Matrice 4D e Matrice 4TD: confronto delle camere
La grandangolare del Matrice 4D è orientata alle acquisizioni per rilievo; il Matrice 4TD aggiunge la termocamera. Seleziona i sensori in funzione del dato richiesto.
| Caratteristica | Matrice 4D | Matrice 4TD |
|---|---|---|
| Camera grandangolare | CMOS 4/3, 20 MP | CMOS 1/1,3″, 48 MP |
| Otturatore meccanico sulla grandangolare | Sì | No |
| Camera medio tele | 48 MP | 48 MP |
| Telecamera con teleobiettivo | 48 MP | 48 MP |
| Termocamera | Non presente | Risoluzione nativa 640 × 512 |
| Acquisizione termica radiometrica | Non presente | R-JPEG |
| Protezione del drone | IP55 | IP55 |
| Temperatura operativa del drone | Da −20 °C a +50 °C | Da −20 °C a +50 °C |
Le risoluzioni dei sensori e i formati disponibili vanno letti insieme alle modalità di acquisizione. Consulta la scheda DJI delle camere per il dettaglio completo.
Matrice 4TD per controlli termici
Valuta questo modello quando al controllo visivo devono affiancarsi dati termici, con condizioni di acquisizione e analisi definite per l’impianto.
Come interpretare i dati
Autonomia, ricarica e copertura vanno dimensionate sulle missioni
DJI dichiara fino a 54 minuti di volo per la serie Matrice 4D nelle proprie condizioni di prova. Il tempo utile per il lavoro deve comprendere percorso, acquisizioni e rientro.
Durata della missione
Il massimo dichiarato deriva da una prova in ambiente controllato, senza vento, con volo a 12 m/s e batteria dal 100% allo 0%. Il programma operativo deve prevedere la riserva per il rientro.
Intervallo fra acquisizioni
Il dato di ricarica di 27 minuti riguarda il passaggio dal 15% al 95% a 25 °C. Va valutato insieme a temperatura, stato della batteria e sequenza di missioni richiesta.
Area effettivamente osservabile
Ostacoli, visuali delle camere, qualità del collegamento e requisiti del sito incidono sulle rotte. La copertura va riferita ai punti che devono essere documentati.
Per le condizioni di misura e le note di prestazione consulta i dati di prova pubblicati da DJI.
Il sito di impiego
Requisiti da verificare prima dell’installazione
La configurazione deve collegare la posizione del Dock alle missioni previste e alle risorse disponibili nell’area.
Alla verifica tecnica affianca il quadro di normativa e BVLOS in Italia e il programma di controlli del Dock, del drone e delle batterie. I limiti dichiarati del prodotto vanno letti insieme alle condizioni del sito e delle operazioni.
- Punto di posa, accessibilità e spazi necessari al funzionamento.
- Alimentazione, connettività e requisiti del collegamento di rete.
- Ostacoli, punti di interesse e condizioni ambientali.
- Personale coinvolto, procedure e programma di manutenzione.
DJI prevede anche il dispiegamento su veicolo con gli accessori dedicati. Durante le operazioni del drone il veicolo e il Dock devono restare fermi, secondo le istruzioni del produttore.
Dal volo al risultato
FlightHub 2, elaborazione dei dati e accessori
La scelta del software dipende da chi pianifica le missioni, da chi consulta le informazioni e dai risultati da consegnare.
Approfondisci il confronto FlightHub 2 Cloud oppure On-Premises e la guida alle operazioni da remoto. Aiutano a collegare compatibilità e funzioni del sistema al percorso dei dati e al lavoro del team.
Gestione delle operazioni
FlightHub 2 supporta il lavoro del team sulle operazioni drone. Piano software, account e funzioni richieste vanno definiti nella configurazione.
Elaborazione dei rilievi
Se servono ortofoto, modelli 3D o misure, definisci il processo di elaborazione e il software da utilizzare con le acquisizioni previste.
Accessori del progetto
Valuta le esigenze di collegamento, osservazione e utilizzo prima di selezionare ripetitori, moduli e altri accessori. Ogni componente va verificato con la configurazione.
Guide operative DJI Dock
Dalle specifiche alle condizioni di utilizzo
Usa i dati tecnici insieme ai requisiti del progetto e al metodo di gestione delle missioni.
Normativa e BVLOS in Italia
Ruoli, condizioni operative e verifiche da affrontare prima di avviare il progetto.
Operazioni da remoto
Pianificazione, controlli prima del volo, supervisione e consegna dei dati al team.
FlightHub 2 Cloud o On-Premises
Flussi dei dati, accessi, gestione IT e criteri per confrontare i due modelli.
Manutenzione DJI Dock
Controlli su stazione, drone e batterie, aggiornamenti e registrazione degli interventi.
Domande e risposte
Domande sulla scheda tecnica DJI Dock 3
Questi chiarimenti aiutano a leggere i dati prima di richiedere una proposta.
I 55 kg comprendono anche il drone?
No. Il dato pubblicato da DJI riguarda la stazione senza drone. Per movimentazione e posa considera anche attrezzature, accessori e modalità di installazione.
I 27 minuti indicano una ricarica completa?
Il valore DJI si riferisce alla ricarica dal 15% al 95% a 25 °C, con velivolo spento. Le condizioni reali devono essere considerate nel programma delle missioni.
Dock e drone hanno la stessa temperatura operativa?
Sono componenti distinti: i rispettivi intervalli sono riportati nelle tabelle. L’impiego del sistema va verificato rispetto ai limiti di tutti i componenti e alle istruzioni DJI.
Quale drone serve per acquisire immagini termiche?
La scelta da valutare è il Matrice 4TD. Il progetto deve precisare quale informazione termica serve, come acquisirla e chi analizzerà i risultati.
La scheda tecnica basta per stabilire la copertura del sito?
Occorre collegare i dati alle rotte, agli ostacoli, ai punti di osservazione e alle procedure dell’area. Una descrizione del sito aiuta a impostare questa valutazione.
Dove trovo tutti i dati del produttore?
Nelle specifiche ufficiali DJI. Per uso, posa e manutenzione consulta anche la pagina Manuali.
