Ortofoto
Una rappresentazione dall’alto corretta geometricamente, utile per leggere il sito e confrontare campagne. Vanno concordati risoluzione, sistema di coordinate e uso previsto.
Dalle immagini al dato misurabile
Fotogrammetria con DJI Dock: ortofoto, modelli 3D e nuvole di punti
Organizza acquisizioni ripetute per documentare cantieri, superfici e infrastrutture. Il progetto collega drone, piano di ripresa, elaborazione e verifica del risultato.
Confrontiamo DJI Dock 4 e Dock 3 partendo da ciò che devi consegnare: una mappa aggiornata, un modello da consultare oppure dati da utilizzare nel lavoro tecnico.
Drone Emotions SRL · Fornitura, formazione e assistenza DJI Enterprise
Quale risultato deve ricevere il tuo team?
Modello 3D
Una ricostruzione delle superfici per consultare forma e contesto. Copertura delle facciate, dettaglio e modalità di visualizzazione dipendono dalle acquisizioni e dall’elaborazione.
Nuvola di punti
Una rappresentazione tridimensionale da utilizzare nei flussi tecnici compatibili. Densità, completezza e precisione vanno verificate prima dell’impiego per misure o confronti.
Se servono quote o volumi, definiamo anche la superficie di riferimento. Un modello digitale delle superfici può comprendere tetti e vegetazione: l’eventuale modello del terreno richiede classificazione e controlli adeguati al sito.
Dock 4 e Dock 3: scegliere anche la camera
Su smartphone puoi scorrere la tabella orizzontalmente.
| Sistema | Camera e dati da considerare | Verifica del progetto |
|---|---|---|
| Dock 4 · Matrice 5TD | Grandangolare da 50 MP; la prova DJI di rilievo di precisione utilizza immagini a 12 MP. | Definire modalità di scatto, missione e software coerenti con il risultato richiesto. |
| Dock 3 · Matrice 4D | Grandangolare CMOS 4/3 da 20 MP con otturatore meccanico. | Valutare questa configurazione quando il rilievo visibile è l’obiettivo principale. |
| Dock 3 · Matrice 4TD | Grandangolare da 48 MP e termocamera; caratteristiche diverse da Matrice 4D. | Verificare il dataset per la ricostruzione richiesta e distinguere il lavoro visibile da quello termico. |
Il numero di megapixel non basta a scegliere. Camera, esposizione, dettaglio a terra, geometria delle riprese e processo di elaborazione devono essere valutati insieme.
Fonti: specifiche Dock 3 e FAQ Dock 4 sul rilievo con Matrice 5TD.
Come leggere la prova DJI di precisione con Matrice 5TD
DJI riporta 10 cm sui checkpoint dell’aerotriangolazione in una prova a 120 m con immagini grandangolari a 12 MP.
Il test usa buona illuminazione, superfici con dettagli definiti e riferimenti rigidi a riflessione diffusa; O4 calibrata tramite rete RTK; rotte areali ortogonali o oblique senza inseguimento del terreno, velocità predefinita, sovrapposizione frontale 80% e laterale 70%. L’elaborazione è eseguita con DJI Terra o FlightHub 2.
Queste condizioni descrivono la prova pubblicata. Il progetto deve stabilire i propri criteri e verificare il risultato sui punti di controllo indipendenti.
Leggi condizioni e definizione del dato nella FAQ ufficiale DJI.
Il valore sui checkpoint della prova non è una garanzia generale di precisione per ortofoto, quote, superfici o volumi. I parametri di prova non sostituiscono la pianificazione e i limiti applicabili all’operazione.
Un flusso di lavoro completo, dalla missione al controllo
- Definire la consegna. Concordare area, elementi da ricostruire, precisione richiesta, formati e software del destinatario.
- Preparare il riferimento. Definire coordinate, riferimento altimetrico, eventuali GCP e checkpoint da rilevare e mantenere riconoscibili.
- Progettare l’acquisizione. Scegliere geometria delle riprese, dettaglio a terra, sovrapposizione e condizioni di luce. Le zone con occlusioni richiedono una valutazione dedicata.
- Controllare le immagini. Verificare copertura, nitidezza, esposizione, riferimenti e informazioni di posizionamento prima dell’elaborazione definitiva.
- Ricostruire e validare. Eseguire l’elaborazione compatibile con il dataset, verificare errori e completezza, quindi produrre i risultati concordati.
- Archiviare e confrontare. Conservare immagini originali, impostazioni, rapporto di qualità e data della campagna per rendere leggibili i confronti successivi.
GSD, RTK e checkpoint: tre aspetti da distinguere
GSD e dettaglio a terra
Il GSD descrive la dimensione al suolo rappresentata da un pixel. Un GSD di 3 cm/pixel non dimostra, da solo, un errore del modello inferiore a 3 cm.
RTK e riferimento
Il posizionamento delle acquisizioni contribuisce al processo. Stato della soluzione, calibrazione e coerenza del riferimento devono essere controllati insieme alle immagini.
GCP e checkpoint
I GCP partecipano al vincolo e all’ottimizzazione del modello. I checkpoint sono riferimenti indipendenti da utilizzare per verificare l’accuratezza senza impiegarli nell’ottimizzazione.
Concorda sistema di coordinate, unità e riferimento delle quote. Per una serie di rilievi, un cambio di riferimento può produrre differenze apparenti che non rappresentano un cambiamento del sito.
Approfondimento: FAQ DJI Terra su GCP, checkpoint e sistemi di coordinate.
FlightHub 2 e DJI Terra nel flusso di elaborazione
Operazioni e lavoro in piattaforma
Con FlightHub 2 si collega l’organizzazione delle acquisizioni al lavoro del team. Prima della configurazione vanno verificati funzioni di ricostruzione, crediti o risorse di elaborazione, dispositivi e versione utilizzati.
Elaborazione su workstation
DJI Terra può far parte del processo di ricostruzione. Modello del drone, modalità di scatto, versione e piano di licenza vanno verificati sul dataset e sui risultati richiesti.
Per licenze e informazioni commerciali consulta il nostro sito dedicato a DJI Terra.
La FAQ Dock 4 include Terra e FlightHub 2 nella prova Matrice 5TD. Per gli altri flussi di elaborazione il confronto deve partire da un campione originale e dai formati importabili dal software del destinatario.
Le funzioni della piattaforma pubblica e quelle di un’installazione On-Premises devono essere verificate separatamente. Acquisto del Dock, software e risorse di elaborazione sono voci da identificare nella configurazione.
Cosa concordare prima di utilizzare misure e confronti
Su smartphone puoi scorrere la tabella orizzontalmente.
| Impiego | Informazioni da documentare | Controllo richiesto |
|---|---|---|
| Ortofoto e aggiornamento del sito | Data, area, GSD, sistema di coordinate e zone non ricostruite. | Copertura, leggibilità e scostamenti sui punti indipendenti. |
| Quote e superfici | Riferimento altimetrico, tipo di superficie e trattamento di vegetazione o oggetti. | Coerenza delle quote e completezza nelle aree da utilizzare. |
| Volumi e avanzamento | Perimetro, superficie di base e criterio di confronto tra campagne. | Compatibilità dei riferimenti e verifica delle condizioni che influenzano il calcolo. |
| CAD, GIS e BIM | Formati, unità, coordinate e requisiti del programma ricevente. | Importazione di un campione e verifica nel software effettivamente utilizzato. |
Una mesh o una nuvola di punti può essere un riferimento per il lavoro BIM. L’eventuale modellazione di oggetti e informazioni del progetto costituisce una fase ulteriore da definire.
Domande frequenti
Matrice 5TD può essere utilizzato per il rilievo fotogrammetrico?
Sì. DJI documenta un flusso con Matrice 5TD e una prova di accuratezza sui checkpoint dell’aerotriangolazione. Modalità, condizioni e risultato atteso devono essere valutati nel progetto.
Con RTK si possono eliminare tutti i punti a terra?
La scelta dei vincoli e delle verifiche dipende dal risultato richiesto. Il piano di controllo deve prevedere un metodo indipendente per valutare l’accuratezza effettiva del rilievo.
La nuvola di punti fotogrammetrica è un rilievo LiDAR?
Sono processi diversi. La fotogrammetria ricostruisce la geometria dalle immagini. I sensori LiDAR per la percezione degli ostacoli non costituiscono automaticamente un payload per il rilievo laser.
Posso calcolare i volumi automaticamente dopo ogni volo?
Il flusso va configurato e validato: devono essere definite acquisizione, elaborazione, area e superficie di riferimento. I confronti richiedono dati coerenti e controlli sui risultati.
Il modello 3D può essere consegnato direttamente al progettista?
Occorre concordare formato, coordinate, unità, livello di dettaglio e modalità di consultazione. Una prova di importazione nel software del progettista permette di verificare la consegna.
Una rotta ripetuta garantisce lo stesso risultato in ogni campagna?
La ripetizione della rotta aiuta a organizzare le acquisizioni. Cambiamenti di luce, vegetazione, superfici e attività del sito devono essere documentati e considerati nell’analisi.
Dal rilievo al progetto DJI Dock
Cantieri e rilievi
Valutazione del sito
Confronto Dock 4 e Dock 3
Tutte le guide e risorse DJI Dock · Formazione del personale
Fonti ufficiali e documentazione
Contenuti verificati il 15 ottobre 2026. Specifiche e funzioni devono essere lette con le condizioni di prova e le versioni applicabili.
- DJI Dock 4: precision mapping e condizioni della prova Matrice 5TD
- DJI Dock 3: camere e otturatori della serie Matrice 4D

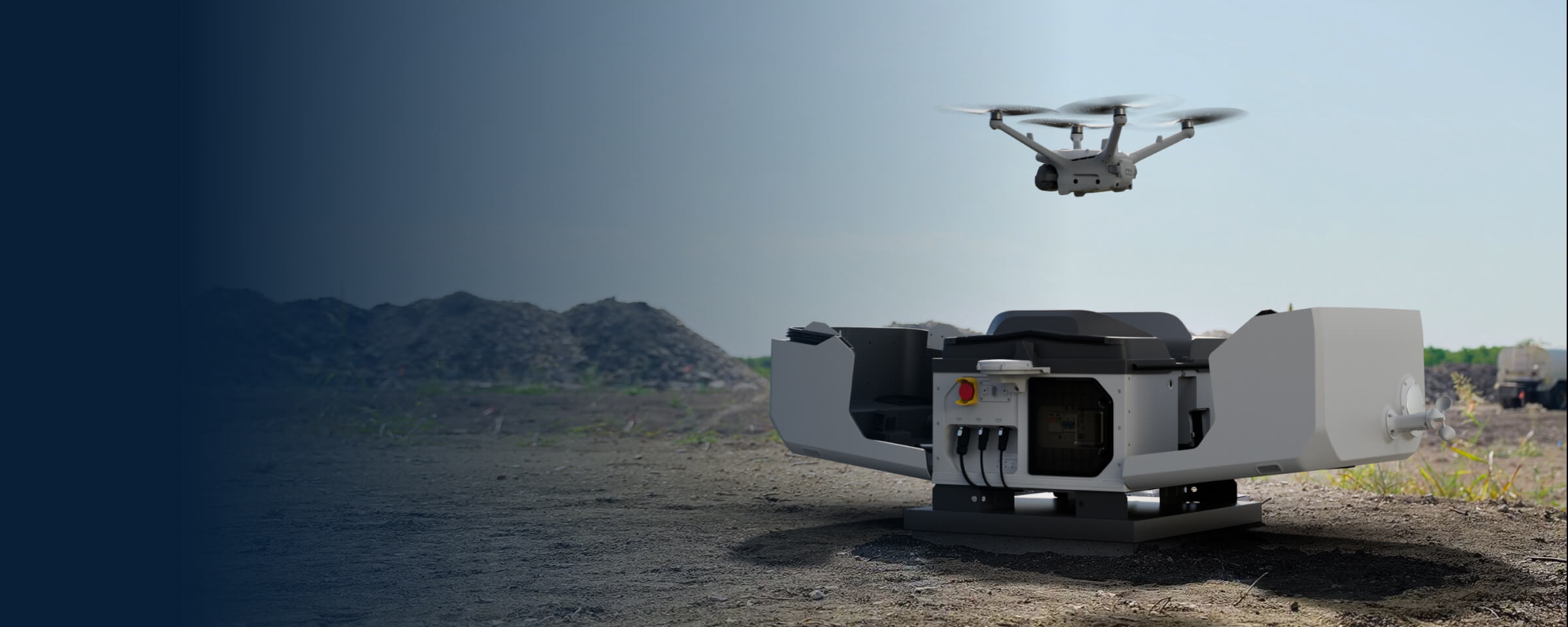

- DJI Enterprise: flusso di acquisizione e misura dei cumuli con Dock 3
